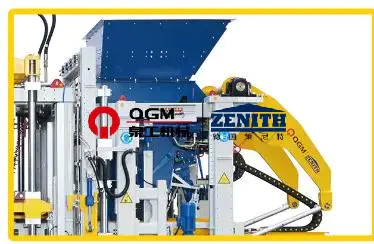

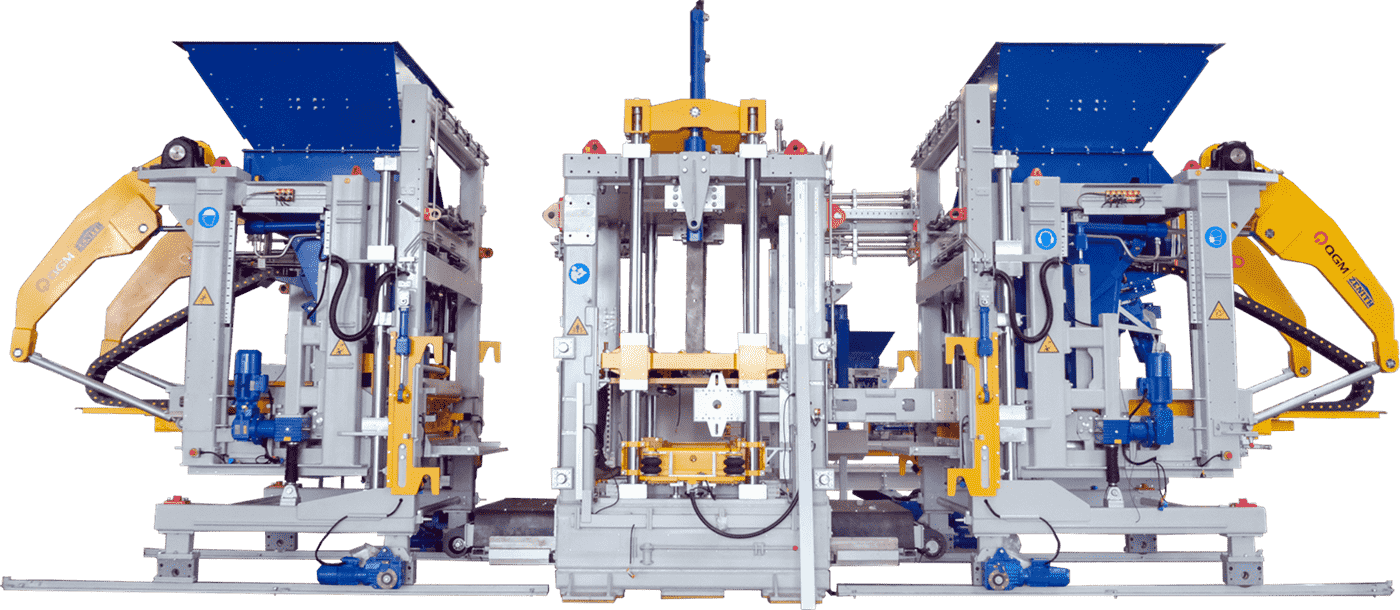

Mașină automată de fabricare a blocului

Caracteristici ale produsului

Tabele de vibrații duble, opt motoare servo (opțional)Mașină de bloc de nivel superior

Ansamblu modular pentru o întreținere mai ușoarăVarietate de produse disponibile

Capacitate mai mare, performanțe mai bune

Parametri tehnici

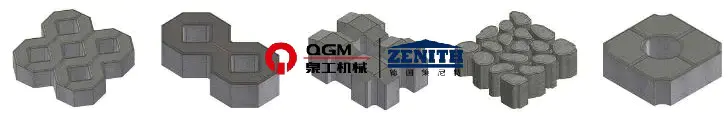

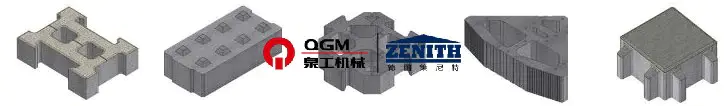

Unele blocuri pot fi făcute de Zn2000C

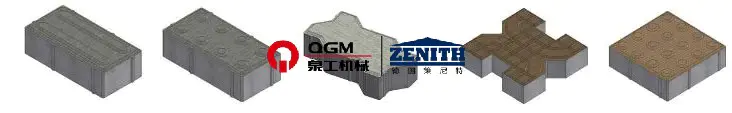

Pavaj:
Piatră de iarbă:
Apă Reținere Bloc:

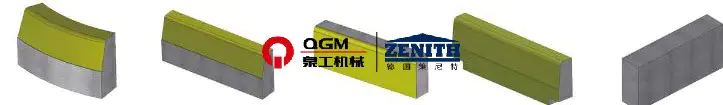

Drum Piatră de bord:

Avantaje tehnice

1.. Cadru avansat de proiectare germană

Cadrul mainframe adoptă o structură de cadru sudată de înaltă rezistență proiectată de cadrul principal adoptă Germania Zenith Structura de cadru sudată de înaltă lungime brevetată, care are un design rațional ， uniform și Sudarea din punct de vedere estetic plăcut. Întregul cadru suferă un tratament de vibrații pentru ușurare stres mecanic pentru a asigura o calitate înaltă și stabilitate. Proiectarea structurală avansată permite Extinderea capacității, cu potențialul de a adăuga piatră de curb Secțiunea de deschidere și închidere a peretelui de mucegai, Secțiunea de retragere a plăcii ， dispozitiv de inserare pentru nuclee de polistiren etc.

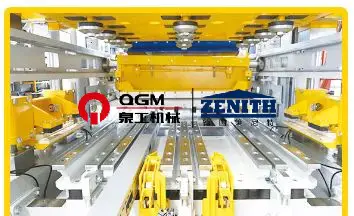

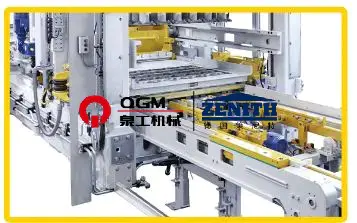

2. Sistem automat de schimbare rapidă a mucegaiului

Când matrița este amplasată în poziția principală a mașinii, sistemul de ridicare realizează Schimbarea automată a mucegaiului pe dispozitivul de schimbare rapidă a matriței. Capul de manipulare și mucegaiul Cadrul se va fixa automat de stația pneumatică, care este sigură, eficientă, ușor de operat și convenabil de întreținut.
● Dispozitiv de prindere a mucegaiului pneumatic: constă dintr -un cadru de suport pentru matriță și pneumatic Clampe pneumatice pe ambele părți. În timpul pre -vibrațiilor și ciclurilor principale de vibrații, ajută Clempați și asigurați mucegaiul, reducând vibrațiile și obținând cel mai bun efect de vibrație, în timp ce Extinderea duratei de viață a matriței.

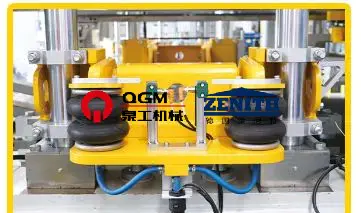

● Dispozitiv de prindere a capului de fixare a capului de manipulare: capul de manipulare este fixat de un dispozitiv de prindere Cu airbag -uri, care permite schimbarea ușoară și rapidă a capului de manipulare, scurtează schimbarea mucegaiului Timp și, de asemenea, asigură andocarea precisă între cadrul matriței și capul de manipulare.
● Dispozitiv de inserare a matriței electrice: Dispozitivul de instalare a matriței este utilizat pentru a localiza mucegaiul în Mașina principală și îndepărtați -le folosind un purtător de matriță electrică. Purtătorul de mucegai este Potrivit pentru majoritatea matrițelor de pe piață. Alte matrițe speciale pot utiliza personalizate purtător.

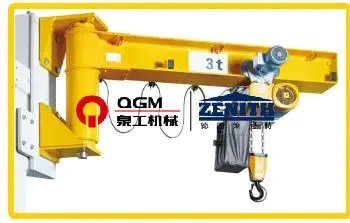

● Dispozitiv de schimbare a matriței: Instalare pe cadrul principal al mașinii, utilizat pentru ridicarea matriței Când schimbați mucegaiul, echipat cu ridicarea lanțului electric (macara) și dispozitivul de mers electric

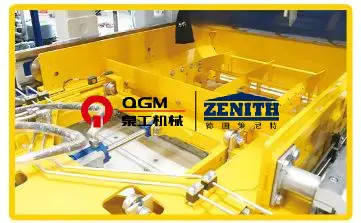

3. Sistem de hrănire

● Cutia de alimentare este condusă hidraulic și folosește un control proporțional de valve proporțional dinamic sistem. Acest dispozitiv este echipat cu un dispozitiv de amestecare condus hidraulic, care rapid și efectiv flăcă mucegaiul. Dispozitivul de amestecare este controlat de proporțional dinamic ridicat supape și un dispozitiv de alimentare. Brațul frontal al cutiei de alimentare este echipat cu un reglabil Peria de curățare.
● Alimentare robustă cu balansoar, cu role cu diametru mare pe ambele părți ale dispozitivului de alimentare pentru Asigurați mișcarea orizontală uniformă și stabilă a cutiei de alimentare.
● Railurile de ghidare ale cutiei de alimentare adoptă benzi rezistente la uzură înlocuibilă, făcând mai mult Convenabil pentru întreținere

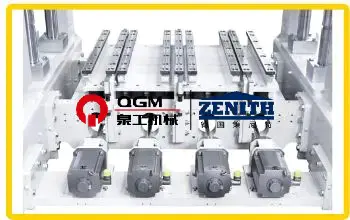

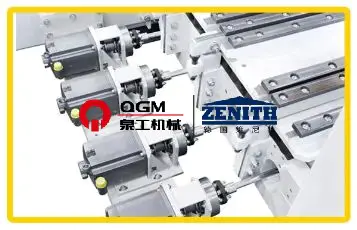

4. Sistem de vibrații servo „ultra dinamice”

Tehnologia „super dinamică” a vibrației este o vibrație adaptivă de înaltă eficiență Sistem conceput special pentru Block Machine. Servo Motors răspund la cel mai rapid Rata posibilă ， obținerea celei mai mari performanțe de vibrații, reducerea consumului de ciment, scurtarea ciclurilor de producție și producerea de produse concrete de înaltă densitate. Vibrația Sistemul se poate adapta flexibil la diferite nevoi de producție pentru produse concrete.
● Opt unități de vibrații, cu echilibru mecanic stabilit individual de opt servo -unități
● Opt arbori de motor cu cuplaje elastice
● Opt servo -motoare, fiecare montat pe o rază de izolare a vibrațiilor externe pe cadrul motorului
● Masa de vibrații nu necesită o baie de ulei (ecologică)

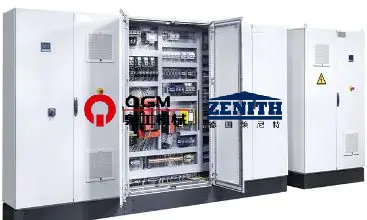

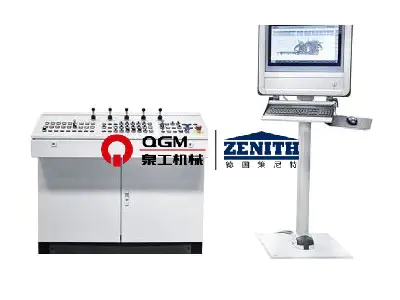

5. Sistem precis de control servo

Prin feedback -ul semnalului, faza și viteza vibrațiilor sunt controlate, prin feedback -ul semnalului, faza de vibrație și viteza sunt controlate, sincrone Controlul mișcării și standby -ul cu viteză mare, inițierea vibrațiilor și eliminarea vibrațiilor pot să fie finalizat într -un timp scurt, contribuind la scurtarea timpului ciclului și la realizarea unei frâne mai bune efect.' Prin poziție și viteză dublă buclă închisă, forța interesantă este controlată să acționeze doar în direcția verticală, maximizând forța interesantă eficientă, evitând în același timp Deteriorarea mașinii de către forța excitantă orizontală, extinzând durata de viață a serviciului automat ， și să poată face setări diferențiate pentru diferite cerințe de produs pentru a produce Produse de înaltă calitate.

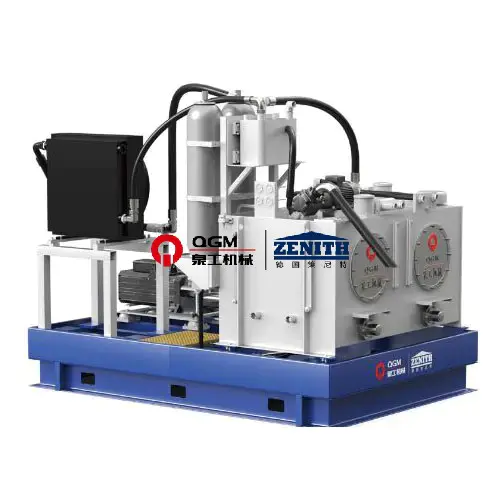

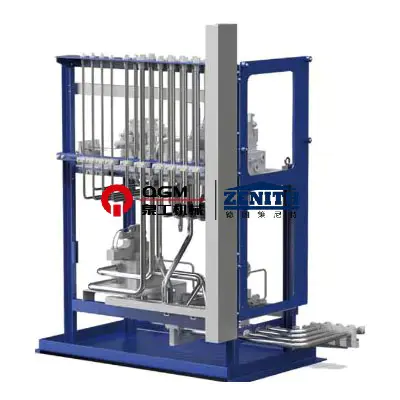

6. Sistem hidraulic

Capul de presiune, cadrul matriței, mașina de agregat și mașina din țesătură sunt controlate de capul de modificare, cadrul matriței, cutia de alimentare pentru mix de bază și mix de față sunt controlate prin supape de direcție proporționale cu feedback de miez de supapă, oferind timpi de răspuns scurt. Sistemul de control închis (Ruler de deplasare / Encoder -Plc- -Proporțional cilindrul de ulei de supapă direcțional) asigură un control precis, cu cilindru de ulei rapid și stabil circulaţie. Stația hidraulică folosește o pompă cu piston cu deplasare variabilă, care se oprește Pomparea uleiului de presiune atunci când sistemul hidraulic atinge presiunea setată, descărcând pompează și reduce consumul de energie. Stația hidraulică este echipată cu un acumulator pentru alimentarea cu ulei auxiliar, permițând mai multe acțiuni să apară simultan, cu Presiunea sistemului hidraulic stabil. Sistemul include, de asemenea, un senzor de presiune, care afișează pe panoul de operare pentru o monitorizare ușoară, precum și un senzor de temperatură, mai rece și încălzitor pentru a controla eficient temperatura uleiului și a menține ulei hidraulic bun performanţă.
